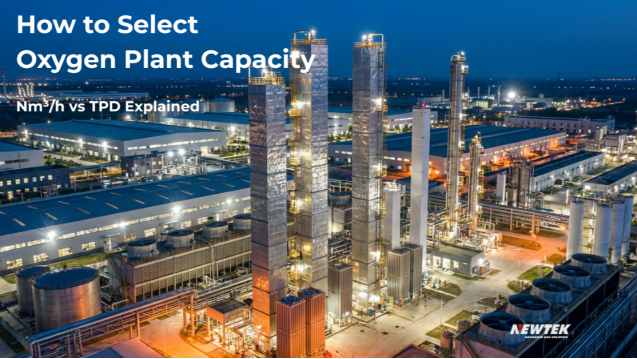

Kuinka valita happilaitoksen kapasiteetti oikein (Nm³/H vs TPD selitetty)

Feb 11, 2026

Jätä viesti

How To Select Oxygen Plant Capacity Correctly (Nm³/H Vs TPD Explained)

1️⃣ Miksi happikapasiteetti ymmärretään usein väärin

Yksi yleisimmistä teknisistä virheistä teollisuuskaasuprojekteissa on virheellinenhappilaitoksen kapasiteetin valinta.

Asiakkaat ilmoittavat usein vaatimuksia eri muodoissa:

●"Tarvitsemme 100 TPD:tä."

●"Tarvitsemamme on 2500 Nm³/h."

●"Käytämme 60 tonnia päivässä, mutta toimimme vain 18 tuntia."

●"Tarvitsemme 35 baarin happea 93 % puhtaudella."

Ensi silmäyksellä nämä voivat vaikuttaa vastaavilta. Todellisuudessa ne eivät ole.

Väärinkäsitys johtuu yleensä seuraavista:

●Sekaannus välilläNm³/h vs TPD happi

●Ajotuntien huomioimatta jättäminen

● Näköala puhtauden korjauksen

●Paineen ja puskuristrategian laiminlyönti

Kapasiteetti ei ole vain numero. Se on tekninen tulos, joka on johdettu prosessiolosuhteista.

2️⃣ TPD vs Nm³/h muunnoslogiikka

Nm³/h vs TPD-happi ymmärtäminen edellyttää, että tiedetään, mitä kukin yksikkö edustaa.

Nm³/h (normaali kuutiometri tunnissa)

●Virtausnopeus vakioolosuhteissa (0 astetta, 1 atm)

●Käytetään laitteiden mitoittamiseen

● Kriittinen kompressori- ja adsorptiosuunnittelulle

TPD (tonnia päivässä)

●Massavirta 24 tunnin aikana

●Käytetään usein kaivos-, teräs- ja suurissa teollisuusprojekteissa

Muunnoskaava

Vakioolosuhteissa:

1 Nm³ happi ≈ 1,429 kg

Siksi:

TPD=Nm3/h×1,429×241000TPD=\\frac{Nm³/h × 1,429 × 24}{1000}TPD=1000Nm3/h×1,429 × 24 Nm3/h=TPD × Nm3/h=\\frac{TPD × 1000}{1,429 × 24}Nm3/h=1.429×24TPD × 1000

Esimerkki

Jos asiakas vaatii:

100 TPD happi (24 tunnin toiminta)

Nm3/h≈2915Nm³/h ≈ 2915Nm3/h≈2915

Mutta jos ne toimivat vain 20 tuntia päivässä:

Vaadittu Nm³/h kasvaa arvoon:

≈3,498≈ 3,498≈3,498

Tässä monet urakoitsijat tekevät virheitä.

Laitos on suunniteltava todellisille käyttötuneille, ei teoreettisille 24 tunnin keskiarvoille.

Tämä on oikean perustahappilaitoksen suunnittelulaskenta.

3️⃣ Todellinen suunnittelumenetelmä

Ammattilainenhappilaitoksen kapasiteetin valintanoudattaa jäsenneltyä lähestymistapaa:

Vaihe 1 - Vahvista todellinen kulutus

●Päivittäinen massakulutus (TPD)

● Todelliset käyttötunnit päivässä

●Kysyntähuippu vs. keskimääräinen kysyntä

Vaihe 2 - Määritä happimääritykset

●Puhtaus (90–95 % PSA/VPSA:lle, 99,6 %+ kryogeeniselle)

● Toimituspaine

●Vaadittu vakausmarginaali

Vaihe 3 - Lisää suunnittelumarginaali

●Tyypillinen suunnittelumarginaali:

●5–15 % teollisiin sovelluksiin

● Korkeampi kaivos- ja metallurgisiin prosesseihin

Vaihe 4 - Harkitse prosessin puskurointia

● Varastointisäiliön kapasiteetti

●Nestemäinen varmuuskopio

●Rinnakkaisyksikön redundanssi

Kapasiteettia ei koskaan lasketa erikseen. Sen on integroitava koko järjestelmäarkkitehtuuriin.

4️⃣ Tapaus: kaivos / vesiviljely / sairaala

Kaivostoiminta (kulta/kupari)

●Yleensä ilmaistuna TPD:nä

● Vaatii usein 90–95 % puhtautta

●Korkea paine (25–40 bar)

● Jatkuva toiminta

Virhe: Suunniteltu 24 tunnin keskiarvolle, kun todellinen kuormitus on 18–20 tuntia.

Vesiviljely

●Nm³/h

● Vaihteleva kausikuormitus

●Pienempi paine

● Korkea luotettavuusvaatimus

Virhe: Ei huippu{0}}kuormituspuskurin huomioimista.

Sairaala

●Yleensä Nm³/h

·●Tiukka puhtauden vakaus

·● Irtisanominen pakollinen

·●Virhe: aliarvioi hätäreservivaatimukset.

Jokainen ala vaatii omanlaisensahappilaitoksen suunnittelulaskentalogiikka.

5️⃣ Yleisiä virheitä

1. Suora TPD---Nm³/h muunnos ilman käyttötuntien tarkistamista

2. Puhtausvaikutuksen huomioiminen adsorption kokoon

3.Ei paineen korjausta, kun vaaditaan korkean-paineen toimitusta

4.Ei korvausta tulevaa laajentamista varten

5. Hämmentävä vakiokuutiometri todelliseen kuutiometriin

Nämä virheet voivat johtaa:

●Alisuuret järjestelmät

●Liika energiankulutus

·●Tuottamisen pullonkaulat

● Lyhentynyt kasvin käyttöikä

Oikea happilaitoksen kapasiteetin valinta estää nämä viat.

6️⃣ UKK

Q1: Onko TPD aina tarkempi kuin Nm³/h?

Ei. TPD kuvastaa massakulutusta. Nm³/h vastaa laitteiden mitoitustarpeita.

Molemmat ovat välttämättömiä.

Q2: Vaikuttaako puhtaus kapasiteetin kokoon?

Kyllä. Korkeampi puhtaus vaatii:

●Suuremmat adsorptiopedit (PSA/VPSA)

·●Korkeampi refluksointisuhde (kryogeeninen)

·●Tämä vaikuttaa suoraan kasvien suunnitteluun.

Q3: Pitäisikö meidän suunnitella täsmälleen vaaditulla kapasiteetilla?

Ei. Suunnittelussa on oltava marginaali.

Teollisuuden kaasun kysyntä on harvoin täysin vakaata.

Q4: Pystyykö PSA käsittelemään 100 TPD:tä?

Yleensä ei. Tässä mittakaavassa VPSA tai kryogeeninen ASU on sopivampi.

Teknologian valinta on osa kapasiteettistrategiaa.

Viimeisiä ajatuksia

Korjatahappilaitoksen kapasiteetin valintaei ole yksinkertainen muunnosharjoitus.

Se vaatii:

●Nm³/h vs TPD-happi ymmärtäminen

●Oikean happilaitoksen suunnittelulaskelman soveltaminen

·●Integroitava prosessilogiikka

●Ottaen huomioon todelliset{0}}käyttöolosuhteet

Ennen kuin valitset PSA-, VPSA- tai kryogeenisen teknologian, kapasiteetti on määritettävä oikein.

Suunnittelu alkaa oikeista numeroista.

Tarvitsetko apua happilaitoksen kapasiteetin valinnassa?

Jos suunnittelet uutta projektia tai korvaat olemassa olevan järjestelmän, korjaahappilaitoksen kapasiteetin valintaon ensimmäinen kriittinen askel.

Onko vaatimuksesi ilmaistuNm³/h vs TPD happi, tai tarvitset täydellisenhappilaitoksen suunnittelulaskenta, suunnittelutiimimme voi tukea:

·●PSA-happijärjestelmät

●VPSA-happilaitokset

·●Kryogeeniset ASU-ratkaisut

·● Kapasiteetin tarkistus ja optimointi

·●Laajennuksen suunnittelu ja energia-analyysi

📩 Ota yhteyttä NEWTEKiin arvioidaksesi happilaitoksesi kapasiteetti ennen lopullista laitevalintaa.

Tekninen tarkkuus tänään estää toimintatappiot huomenna.
